別漢棱鏡

讓影像做 180°的旋轉,通常在雙筒望遠鏡內做為“圖像架設系統”

材質定制角精度定制多鍍膜選擇

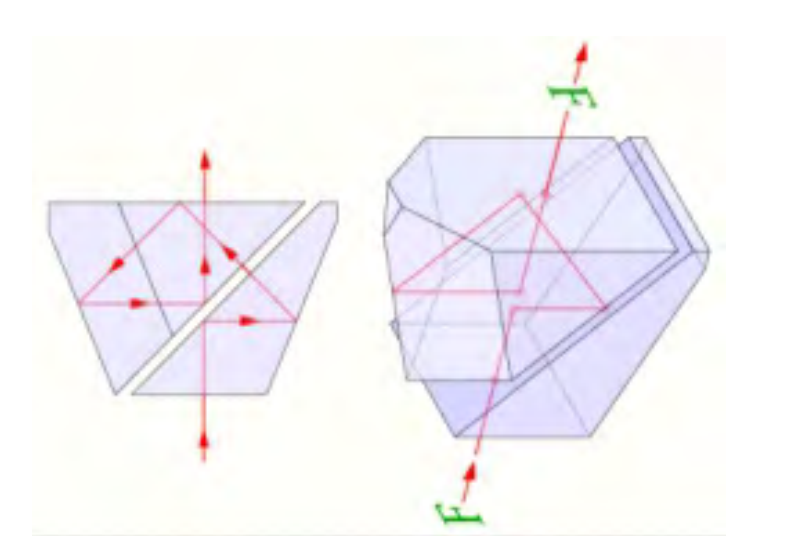

這個棱鏡組由兩個被空氣隙分離的玻璃棱鏡組成，多次的全反射造成影像在垂直方向的翻轉，在第二個棱鏡的“屋頂”將影像做了側向的翻轉，一起導致影像180°的旋轉。影像的旋向性沒有改變。

特征：

成像精度高、穩定性好、透光率高、角精度定制

應用：

望遠鏡、顯微鏡、光學儀器、消費電子

這個棱鏡組由兩個被空氣隙分離的玻璃棱鏡組成,多次的全反射造成影像在垂直方向的翻轉,在第二個棱鏡的"屋頂"將影像做了側向的翻轉, -起導致影像 180°的旋轉。影像的旋向性沒有改變。

參數規格
材料	H-K9L（優點：可見光區域具有較好的透過；缺點：接收角一般） H-ZF1（優點：獲得更大的接收角度；缺點：紫外透過率略低）
尺寸公差	+/-0.2mm
屋脊棱鏡精度	＜10″(可選擇項5″，保證圖像獲得更高分辨率）
面形	λ/4@632.8nm（可選擇λ/8，高面型可以減少成像時的畸變)
光潔度	60-40
鍍膜波段	入射面:Ravg＜0.5%@420-680nm 反射面:Ravg＞85%@400-700nm 可選擇介質膜 R＞98%提高系統整體清晰度
