偏振合束器

Dayoptics制造的光合束器，可以承受300W以上的大激光功率。P光和S光的損耗可以做到<1.5%，發散角<1毫弧, 采用Dayoptics特有的深化光膠技術，極大的降低激光的損耗，并且能..

300w以上功率＜1.5%損耗多發散角＜1 毫弧

產品介紹

特點功能

偏振合束器是將兩束正交偏振態的激光（如水平偏振光與垂直偏振光）高效合并為一束高質量光束，同時保持光的傳輸特性，確保偏振方向沿保偏光纖慢軸穩定傳輸。

特征：高功率、高激光損傷閾值、工作波長范圍廣、插入損耗小

應用：工業激光、工業檢測、光通訊

優點

激光合束后功率變大，我們研發的合束器件將承受300W以上大激光功率。另外激光合束后致力于將損耗降到較低水平，本合束器的P光和S光的損耗可以做到<1.5%，較大地降低激光的插損；并且合束后的兩束激光產生的發散角應小于1毫弧，否則有可能因為兩束合束激光的分離而造成損耗。在各種惡劣的環境下使用，特別是晝夜溫差變化特別大( 20°C -80°C)的環境下，合束的光束也保證穩定。

技術指標

目前國內低功率的光纖激光技術已經趨于成熟，隨著市場對高功率光纖激光器需求的提升，作為核心器件的泵浦源面臨更大挑戰。一個較好的解決方法是將半導體激光耦合進光纖輸出，這樣既可以利用光纖的柔性傳輸，增加使用的靈活性，可以從根本上改善半導體激光器的輸出光束質量。目前為止，大功率半導體激光器陣列光纖耦合技術主要采用光纖束耦合法和微光學系統耦合法。在光學系統耦合法中，Dayoptics研發的高功率光合束器是您不錯的選擇。

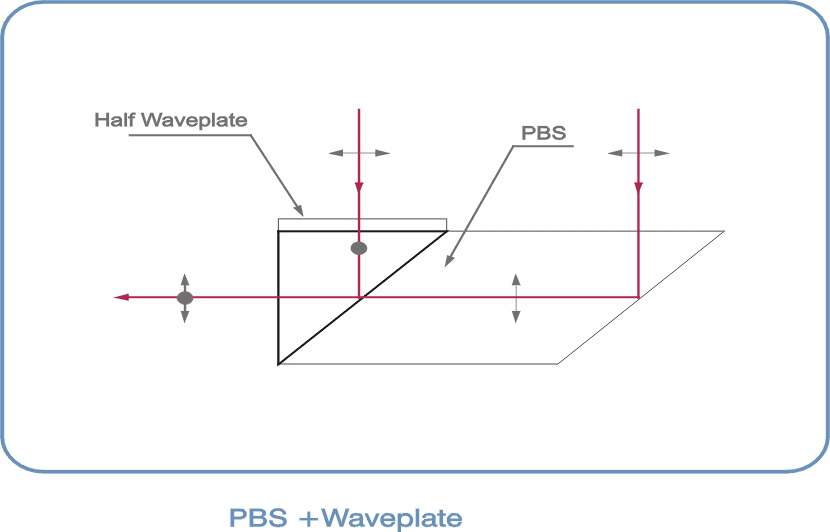

如圖，偏振合束器由兩個45°直角棱鏡和一個波片組成，其中波片為1/2波片，且波片的光軸為沿著邊緣成45°。

原理：當兩束相互垂直的P光入射時，其中一束P光為高透，另一束P光經過1/2波片后轉換為S光，經過45°棱鏡后，光斑轉90°與第一束P光合束。反之如果入射光為S光，可調通過整波片的方向?qū)崿F(xiàn)合束結構。

Dayoptics高功率光合束器特點：功率高，損耗少，發散角小，耐惡劣氣溫。

參數規格
材料	BK7、C7980（支持客戶指定材料）
設計波長	915nm、976nm（支持客戶定制）
透過波前畸變	λ/4@632.8nm
光潔度	40-20
有效孔徑	85%
光束偏離	＜3′
鍍膜指標	Tp＞97%、Ts＜0.1%、AR＜0.2%，AOI=0°
損傷閾值	15J/cm2

標準型號	尺寸	波長范圍
PBC00113	15×15	450-650
PBC00147	18×9	885
PBC00200	8×8	915
PBC00204	6×6	980
PBC00206	6×6	888
PBC00215	5.5×15.5	808
PBC00232	5.5×15.5	976
PBC00243	18×6	915
PBC00250	10×10	445
PBC00254	8×8	1064
PBC00258	6×6	860
PBC00265	5.5×15.5	976
PBC00277	18×6	780
PBC00281	8×8	976
PBC00282	12.7×12.7	532
PBC00310	18×6	780-820
PBC00324	12.5×12.5	950-990
PBC00328	10×10	1064
PBC00331	18×6	915
PBC00334	6×6	920
PBC00339	6×6	980
PBC00340	6×6	888
PBC00350	8×8	450
PBC00351	8×8	976
PBC00356	6×6	830
PBC00358	10.9×5	800
PBC00360	10.9×5	976
PBC00361	20×8	976
PBC00365	5×5	880
PBC00366	7×7	976
PBC00368	5×5	915
PBC00369	5×5	980
PBC00387	10.9×5	880
PBC00415	6×6	915
PBC00416	6×6	976
PBC00457	7×7	976
PBC00494	6×6	793
PBC00497	24×8	976
PBC00546	7×7	915
PBC00559	7×7	976
PBC00561	7×7	915
PBC00562	7×7	976
